المنت‌های حرارتی صنعتی: انواع، انتخاب و کاربردها

المنت حرارتی صنعتی چیست؟

المنت حرارتی، انرژی الکتریکی را از طریق اصل گرمایش مقاومتی (ژول) به حرارت تبدیل می‌کند. هنگامی که جریان الکتریکی از یک هادی مقاومتی عبور می‌کند، انرژی اتلاف‌شده دمای هادی را بالا می‌برد. این گرما سپس از طریق رسانش، همرفت یا تابش به محیط اطراف — هوا، مایع، یا جامد — منتقل می‌شود.

المنت‌های حرارتی صنعتی در تقریباً تمامی صنایع کاربرد دارند: پردازش شیمیایی، تولید مواد غذایی، شکل‌دهی پلاستیک، ساخت نیمه‌هادی، نفت و گاز، تجهیزات پزشکی و سیستم‌های HVAC. انتخاب صحیح المنت برای هر کاربرد، مستقیماً بر بازده فرآیند، کیفیت محصول و طول عمر تجهیزات تأثیر می‌گذارد.

---

انواع اصلی المنت‌های حرارتی صنعتی

۱. المنت لوله‌ای (Tubular)

المنت‌های لوله‌ای متنوع‌ترین و پرکاربردترین نوع هستند. یک سیم مقاومتی (معمولاً آلیاژ نیکل–کروم) در مرکز یک غلاف فلزی — معمولاً استنلس‌استیل، اینکولوی، یا مس — قرار می‌گیرد و فضای بین سیم و غلاف با پودر منیزیم اکسید (MgO) متراکم پر می‌شود که عایق الکتریکی است و در عین حال گرما را به‌خوبی هدایت می‌کند.

ویژگی‌های کلیدی:

• دمای کاری تا ۷۵۰ °C (بسته به جنس غلاف)
• موجود در شکل‌های مستقیم، U شکل، مارپیچ، یا خم سفارشی
• قابل استفاده در هوا، آب، روغن یا داخل بلوک‌های فلزی
• چگالی توان: ۱ تا ۶۰ W/cm²

کاربردهای معمول: کوره‌های صنعتی، آبگرمکن‌ها، مبدل‌های حرارتی، مولدهای بخار، و هیترهای غوطه‌ور برای تانک‌ها.

---

۲. المنت کارتریجی (Cartridge)

هیترهای کارتریجی، المنت‌های فشرده و پرچگالی هستند که به‌طور مستقیم درون سوراخ‌های تراشیده‌شده در بلوک‌های فلزی، صفحات، یا قالب‌ها جای می‌گیرند. سیم مقاومتی روی یک هسته سرامیکی پیچیده شده و داخل غلاف استنلس‌استیل یا اینکولوی با قطر خارجی دقیق قرار دارد.

ویژگی‌های کلیدی:

• چگالی توان بسیار بالا (تا ۱۵۰ W/cm²)
• محدوده قطر: ۶ تا ۲۵ میلی‌متر، طول تا ۶۰۰ میلی‌متر
• چرخه‌های سریع گرم و سرد شدن
• قابل طراحی تا دمای ۷۵۰ °C

کاربردهای معمول: قالب‌های تزریق، سیستم‌های هات‌رانر، تجهیزات بسته‌بندی، ابزارهای لحیم‌کاری، تجهیزات آزمایشگاهی، و تجهیزات فرآیند نیمه‌هادی.

---

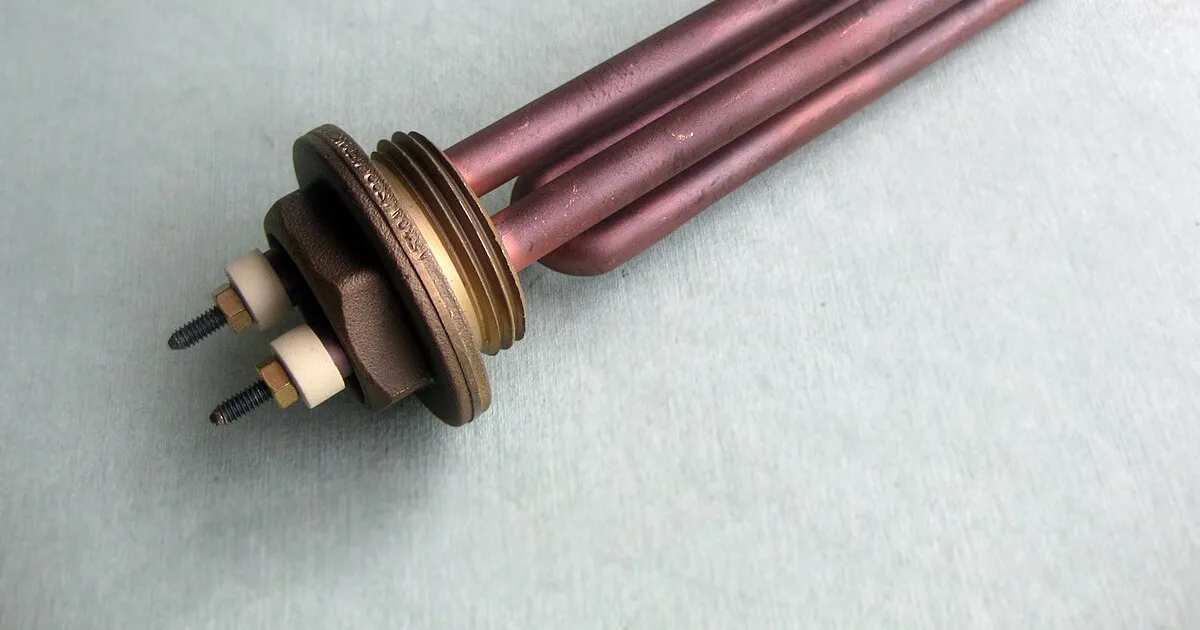

۳. المنت غوطه‌ور (Immersion)

هیترهای غوطه‌ور برای قرارگیری مستقیم در سیال در حال گرمایش طراحی شده‌اند — آب، روغن، اسید، محلول‌های قلیایی، یا حمام‌های شیمیایی. جنس غلاف باید از نظر شیمیایی با سیال سازگار باشد.

مواد غلاف رایج بر اساس کاربرد:

نوع سیال	غلاف پیشنهادی
آب معمولی / بخار	مس، استنلس‌استیل 316L
آب دیونیزه	تیتانیوم، کوارتز
نفت / روغن	فولاد کم‌کربن، استنلس‌استیل
محلول‌های اسیدی	تیتانیوم، هاستلوی، کوارتز
محلول‌های قلیایی	اینکولوی ۸۲۵، استنلس‌استیل

کاربردهای معمول: آبگرمکن‌ها، حمام‌های آبکاری، رآکتورهای شیمیایی، گرمکن‌های استخر، و پیش‌گرمکن‌های روغن.

---

۴. المنت‌های سرامیکی و مادون‌قرمز (Infrared)

المنت‌های سرامیکی از یک مسیر مقاومتی تعبیه‌شده در یا چاپ‌شده روی یک بستر سرامیکی استفاده می‌کنند. المنت‌های مادون‌قرمز (IR) انرژی تابشی در طیف نزدیک، میانه یا دور مادون‌قرمز منتشر می‌کنند و امکان گرمایش بدون تماس سطوح یا محصولات روی نوار نقاله را فراهم می‌کنند.

ویژگی‌های کلیدی:

• زمان پاسخ بسیار سریع
• کارایی انرژی بالا برای گرمایش سطحی — نیازی به گرم کردن هوای اطراف نیست
• دمای کاری تا ۱۳۰۰ °C برای المنت‌های فایبر سرامیکی

کاربردهای معمول: کوره‌های پخت، خطوط ترموفرمینگ، کوره‌های خشک‌کن رنگ، فرآوری مواد غذایی، و رسوب‌دهی لایه نازک.

---

۵. المنت‌های باندی و نواری (Band & Strip)

هیترهای باندی دور اجسام استوانه‌ای مانند بشکه‌ها، لوله‌ها، یا نازل‌ها می‌پیچند. هیترهای نواری با گیره یا چسب به‌صورت تخت روی سطوح نصب می‌شوند. هر دو نوع، گرما را عمدتاً از طریق رسانش به سطح گیره‌زده منتقل می‌کنند.

ویژگی‌های کلیدی:

• ساختارهای عایق میکا یا سرامیک
• هیتر باندی میکا: تا ۶۵۰ °C؛ هیتر باندی سرامیکی: تا ۱۰۰۰ °C
• موجود در اجرای دو‌تکه یا یکپارچه

کاربردهای معمول: بشکه‌های اکسترودر پلاستیک، نازل دستگاه‌های تزریق، گرمایش لوله‌کشی، و کاربردهای گرمایش ردیابی.

---

۶. المنت‌های سیم باز و مارپیچ

المنت‌های سیم باز شامل یک سیم مقاومتی مارپیچی هستند که روی عایق‌های سرامیکی داخل یک کانال هوا یا محفظه کوره آویزان می‌شوند. چون سیم مستقیماً در معرض جریان هوا قرار دارد، انتقال حرارت بسیار کارآمد است، اما محیط باید تمیز و غیرخورنده باشد.

کاربردهای معمول: هیترهای کانال هوای صنعتی، هیترهای هوای اجباری، کوره‌های خشک‌کن، و کوره‌هایی که هوای خشک و تمیز پردازش می‌کنند.

---

معیارهای کلیدی انتخاب

برای انتخاب درست المنت، چندین پارامتر مرتبط باید ارزیابی شوند:

چگالی توان (Watt Density)

چگالی توان (W/cm²) شار حرارتی در سطح المنت است. چگالی توان بیش از حد برای محیط مورد نظر باعث نقاط داغ، خرابی زودهنگام المنت، و — در مورد مایعات — جوشش یا تخریب محصول در سطح غلاف می‌شود. به‌عنوان یک قاعده کلی:

• هوای ساکن: ۰.۵ – ۲.۵ W/cm²
• هوای متحرک / همرفت اجباری: ۲ – ۸ W/cm²
• روغن سبک: ۲ – ۵ W/cm²
• آب (همرفت طبیعی): ۴ – ۱۰ W/cm²
• آب (جریان اجباری): تا ۲۵ W/cm²
• بلوک فلزی (رسانش): ۱۵ – ۶۰ W/cm²

جنس غلاف

غلاف اصلی‌ترین سد محافظ المنت در برابر محیط است. عوامل کلیدی انتخاب شامل حداکثر دمای کاری، مقاومت در برابر خوردگی و هدایت حرارتی هستند:

• مس: انتقال حرارت عالی، مناسب برای آب تمیز، محدود به ~۲۵۰ °C
• استنلس‌استیل 316L/304: کاربرد عمومی، مقاومت خوب در برابر خوردگی، تا ~۸۰۰ °C
• اینکولوی 800/840: استحکام در دمای بالا، مقاومت عالی در برابر اکسیداسیون، تا ~۱۰۰۰ °C
• تیتانیوم: مقاومت استثنایی در برابر محیط‌های کلریدی و اسیدی
• کوارتز: خنثی در اکثر محیط‌های شیمیایی، مناسب برای سیالات فوق‌خالص یا واکنشی

یکپارچه‌سازی ترموکوپل

برای کنترل دقیق فرآیند، ترموکوپل‌ها (انواع J، K، یا T) می‌توانند مستقیماً داخل غلاف المنت نصب شوند. این کار تأخیر حسگرهای نصب‌شده از خارج را حذف کرده و خواندن دقیق‌تری از دمای سطح المنت ارائه می‌دهد و حلقه‌های کنترل دقیق‌تری را ممکن می‌سازد.

پایانه و سیم رابط

پایانه‌ها باید ولتاژ، جریان، و دمای محیطی کاربرد را تحمل کنند. گزینه‌های رایج شامل سیم‌های لخت، کابل‌های عایق سیلیکون یا PTFE با دمای بالا، ترمینال‌بلوک‌ها، و اتصالات سریع هستند. برای محیط‌های با ارتعاش زیاد، کانال‌های بافته‌شده استنلس‌استیل یا هدهای ترمینال سرامیکی ترجیح داده می‌شوند.

---

بهترین روش‌های نصب

۱. تناسب و تماس: برای هیترهای کارتریجی، قطر سوراخ تراشیده‌شده باید ۰.۰۲۵ تا ۰.۰۷۵ میلی‌متر بزرگ‌تر از قطر هیتر باشد. فاصله بیش از حد، انتقال حرارت را به‌شدت کاهش داده و طول عمر المنت را کوتاه می‌کند.

۲. پیش‌گرمایش المنت‌های غوطه‌ور: قبل از برق‌دار کردن المنت غوطه‌ور، اطمینان حاصل کنید که کاملاً در مایع فرو رفته است. حتی لحظه‌ای کار کردن المنت مرطوب در هوا می‌تواند آسیب جبران‌ناپذیری ایجاد کند.

۳. پشتیبانی از المنت‌های بلند: المنت‌های لوله‌ای با طول بیش از ۴۰۰ میلی‌متر در نصب افقی کوره باید در نقطه میانی پشتیبانی شوند تا از افتادگی ناشی از انبساط حرارتی جلوگیری شود.

۴. اتصال زمین غلاف: همیشه غلاف فلزی را به زمین وصل کنید تا از رسیدن جریان نشتی به سیال فرآیندی یا بدنه دستگاه جلوگیری شود.

۵. سیکل حرارتی: در جایی که سیکل‌زنی سریع لازم است، المنت‌هایی با چگالی توان پایین‌تر از حداکثر نظری سفارش دهید تا تنش حرارتی روی پرکننده MgO و غلاف کاهش یابد.

---

تشخیص خرابی‌های رایج

علامت	علت احتمالی	اقدام اصلاحی
مدار باز (مقاومت بی‌نهایت)	سوختگی ناشی از گرمای بیش از حد	کاهش چگالی توان؛ بررسی ترموستات
مقاومت پایین نسبت به زمین	رطوبت در پرکننده MgO	خشک کردن با ولتاژ پایین قبل از برق کامل
خوردگی / حفره‌زنی غلاف	جنس غلاف نامناسب برای سیال	ارتقاء به غلاف سازگار
گرمایش ناهمگون	رسوب یا جرم روی سطح غلاف	تمیز کردن المنت؛ بررسی ضدجرم
طول عمر کوتاه در قالب	تناسب ضعیف سوراخ (فاصله زیاد)	تراش مجدد سوراخ با تلرانس دقیق‌تر

---

جمع‌بندی

المنت‌های حرارتی صنعتی قطعاتی دقیق هستند که باید با دقت با نیازهای حرارتی، شیمیایی، و مکانیکی هر کاربرد تطبیق داده شوند. درک معامله‌های موجود بین نوع المنت، جنس غلاف، چگالی توان و راهبرد کنترل، به مهندسان امکان می‌دهد سیستم‌های گرمایشی طراحی کنند که دمای فرآیند پایدار، طول عمر طولانی، و حداقل توقف اضطراری را ارائه دهند.

برای راهنمایی مخصوص کاربرد یا مشخصات فنی المنت سفارشی، با تیم فنی ما تماس بگیرید — ما می‌توانیم در محاسبات حرارتی، انتخاب جنس غلاف، و یکپارچه‌سازی با معماری کنترل شما کمک کنیم.
